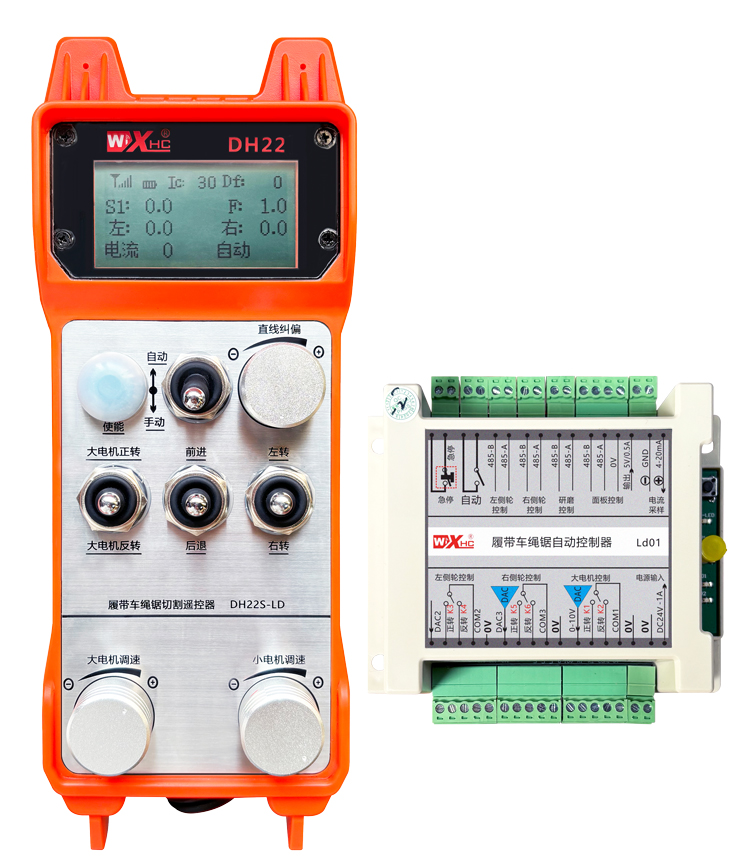

क्रॉलर कार रस्सी ने रिमोट कंट्रोल DH22S-LL-485 को काटते हुए देखा

विवरण

1. उत्पाद परिचय

ट्रैक कार रस्सी आरी की स्वचालित कटिंग के लिए रिमोट कंट्रोल ट्रैक प्रकार की रस्सी आरी के लिए उपयुक्त है
काटने की मशीनें. इसका उपयोग करता है 485 बाएं और दाएं ट्रैक आवृत्ति को नियंत्रित करने के लिए मोडबस आरटीयू प्रोटोकॉल
कन्वर्टर्स, साथ ही बड़ी मोटर आवृत्ति रूपांतरण गति नियंत्रण प्रारंभ और सामने, पिछला,
बाएँ और दाएँ दिशा नियंत्रक. और यह बड़ी मोटर आवृत्ति की कार्यशील धारा को पढ़ सकता है
के माध्यम से कनवर्टर 485 मोडबस आरटीयू प्रोटोकॉल. की धारा का विश्लेषण और तुलना करके
बड़ी मोटर, बाएँ और दाएँ ट्रैक की गति को वास्तविक समय में स्वचालित रूप से समायोजित किया जा सकता है
स्वचालित कटिंग फ़ंक्शन प्राप्त करें.

2. उत्पाद कार्यात्मक विशेषताएं

1. 433MHz वायरलेस संचार प्रौद्योगिकी को अपनाना, की एक वायरलेस ऑपरेटिंग दूरी के साथ 100 मीटर की दूरी पर.
2. स्वचालित आवृत्ति hopping फ़ंक्शन और उपयोग को अपनाएं 32 वायरलेस रिमोट नियंत्रकों के सेट
इसके साथ ही, एक दूसरे को प्रभावित किए बिना.
3. सभी फ़्रीक्वेंसी कन्वर्टर्स का समर्थन करता है 485 मोडबस आरटीयू प्रोटोकॉल, और वर्तमान में संगत आवृत्ति
कनवर्टर ब्रांडों में शामिल हैं:शंघाई ज़ीलिन, फ़ूजी, हुइचुआन, झोंगचेन, INVT, और . ब्रांडों के लिए
जो संगत नहीं हैं, कृपया अनुकूलन के लिए हमसे संपर्क करें.
4. गति विनियमन का समर्थन करें, प्रारंभ, और बड़े मोटर फ़्रीक्वेंसी कन्वर्टर्स की वर्तमान रीडिंग.
5. बाएँ और दाएँ ट्रैक फ़्रीक्वेंसी कनवर्टर गति विनियमन का समर्थन करें, प्रारंभ, सामने, पीछे, बाएँ और दाएँ नियंत्रण.
6. मशीन को चालू रखने के लिए बाएँ और दाएँ ट्रैक फ़्रीक्वेंसी कन्वर्टर्स के रैखिक सुधार का समर्थन करें
सरल रेखा.
7. रस्सी आरी के स्वचालित काटने के कार्य का समर्थन करें, बाएँ और दाएँ ट्रैक की गति को स्वचालित रूप से समायोजित करें
बड़ी मोटर की वर्तमान जानकारी के अनुसार वास्तविक समय.
8. यह मोटर स्टार्ट और स्टॉप के लिए प्रत्यक्ष IO आउटपुट नियंत्रण के साथ भी संगत है, और एनालॉग वोल्टेज आउटपुट
मोटर गति के लिए नियंत्रण.



3. उत्पाद विनिर्देश

4. उत्पाद कार्य परिचय

टिप्पणियाँ:
①स्क्रीन डिस्प्ले:

②मोड स्विच:

③सक्षम करें:
संयोजन बटन, कुछ ऑपरेशनों के लिए सक्षम बटन को दबाकर रखने की आवश्यकता होती है,विवरण के लिए प्रत्येक स्विच के लिए निर्देश देखें.
④बड़ा मोटर स्विच:
3-स्पीड रीसेट स्विच का उपयोग करना, इस स्विच को खींचने से बड़ी मोटर के आगे और पीछे के घुमाव को नियंत्रित किया जा सकता है. इसे जारी करने के बाद, राज्य बना रहेगा, और स्क्रीन पर संबंधित डिस्प्ले होंगे. S1↑ तीर आगे की ओर घूमने का संकेत देता है, और S1 ↓ तीर विपरीत घूर्णन को इंगित करता है.
⑤छोटा मोटर फॉरवर्ड/रिवर्स स्विच:
छोटी मोटर इसके सामने 3-स्पीड सेल्फ-लॉकिंग स्विच से सुसज्जित है. सक्षम बटन को दबाने और इस स्विच को खींचने से छोटी मोटर को आगे और पीछे जाने के लिए नियंत्रित किया जा सकता है, और संबंधित डिस्प्ले स्क्रीन पर दिखाई देगा। ↑↑ तीर आगे का प्रतिनिधित्व करता है, और ↓↓ तीर पीछे की ओर दर्शाता है.
⑥ सीधी रेखा सुधार:
मल्टी टर्न एनकोडर नॉब का उपयोग करना, सक्षम बटन दबाएँ, घुंडी को दाएँ घुमाएँ, और सीधी रेखा सुधार प्रदर्शित करें: डी.एफ: बायां मोड़ घुंडी बढ़ जाती है 1 इकाई प्रति रोटेशन, और बायां
मोटर की गति बढ़ जाती है 0.1 इकाई; बाएँ घुंडी को घुमाएँ, सीधी रेखा सुधार प्रदर्शन: डी.एफ: दायीं तरफ, घुंडी का प्रत्येक घुमाव बढ़ता जाता है 1 इकाई, और दाहिनी मोटर की गति बढ़ जाती है
द्वारा 0.1 इकाई.
⑦छोटा मोटर टर्निंग स्विच:
3-स्पीड रीसेट स्विच का उपयोग करना, जब मैन्युअल रूप से संचालित किया जाता है, छोटी मोटर को बाएँ या दाएँ मुड़ने के लिए नियंत्रित किया जा सकता है. एक बार रिहा हो गए, रिमोट कंट्रोल स्वचालित रूप से इस क्रिया को रोक देगा. आगे की अवस्था में, जब यह स्विच चालू किया जाता है, संबंधित डिस्प्ले स्क्रीन पर दिखाई देगा. ←↑ तीर बाईं ओर मुड़ने का संकेत देता है, और ↑→ तीर दाएं मुड़ने का संकेत देता है। जब रिवर्स मोड में हो, इस स्विच को चालू करें और संबंधित डिस्प्ले स्क्रीन पर दिखाई देगा. ←↓ तीर बाईं ओर मुड़ने का संकेत देता है, और ↓→ तीर दाएं मुड़ने का संकेत देता है.
⑧ बड़ी मोटर गति विनियमन:
मल्टी टर्न एनकोडर नॉब का उपयोग करना, घूर्णन 1 हर बार ग्रिड, बड़ी मोटर का गति मान लगभग बदल जाता है 0.2 इकाइयां. तेज़ रोटेशन बड़ी मोटर के गति मान को तुरंत संशोधित कर सकता है.
⑨ छोटी मोटर गति विनियमन:
मल्टी टर्न एनकोडर नॉब का उपयोग करना, मैनुअल मोड में, सक्षम बटन दबाएँ और फिर एक समय में एक ग्रिड घुमाएँ，बाएँ और दाएँ छोटी मोटरों का गति मान लगभग बदल जाता है 0.1 इकाइयां, और त्वरित रोटेशन छोटी मोटर के गति मान को स्वचालित मोड में जल्दी से संशोधित कर सकता है, सक्षम करें बटन दबाएं और एक समय में एक ग्रिड घुमाएँ,छोटी मोटर की गति सीमा मान F में लगभग परिवर्तन होता है 0.1 इकाइयां. तीव्र घुमाव छोटी मोटर की गति सीमा मान को शीघ्रता से संशोधित कर सकता है.
⑩ रिमोट कंट्रोल पावर स्विच
रिमोट कंट्रोल डिस्प्ले स्क्रीन चालू है.

5. उत्पाद गौण आरेख

6. उत्पाद स्थापना मार्गदर्शिका
6.1 उत्पाद स्थापना चरण
1. पीठ पर बकल के माध्यम से विद्युत कैबिनेट में रिसीवर स्थापित करें, या इसे रिसीवर के चारों कोनों पर स्क्रू छेद के माध्यम से कैबिनेट में स्थापित करें.
2. हमारे रिसीवर वायरिंग आरेख को देखें और इसकी तुलना अपने ऑन-साइट उपकरण से करें. उपकरण को तारों के माध्यम से रिसीवर से कनेक्ट करें.
3. रिसीवर ठीक करने के बाद, रिसीवर से सुसज्जित एंटीना को कनेक्ट करना और एंटीना के बाहरी सिरे को विद्युत कैबिनेट के बाहर स्थापित करना या रखना आवश्यक है. सर्वोत्तम सिग्नल प्रभाव के लिए इसे विद्युत कैबिनेट के शीर्ष पर रखने की अनुशंसा की जाती है. एंटीना को असंबद्ध छोड़ना या विद्युत कैबिनेट के अंदर रखना मना है, क्योंकि इससे सिग्नल अनुपयोगी हो सकता है.
4. अंत में, रिमोट कंट्रोल पर बैटरी स्थापित करें, बैटरी कवर को कस लें, और रिमोट कंट्रोल का पावर स्विच चालू करें. रिमोट कंट्रोल के बाद डिस्प्ले स्क्रीन सामान्य दिखाती है
कार्य इंटरफ़ेस, रिमोट कंट्रोल ऑपरेशन किए जा सकते हैं.

6.2 रिसीवर स्थापना आयाम

6.3 रिसीवर वायरिंग संदर्भ आरेख

7. उत्पाद संचालन निर्देश
7.1 रिमोट कंट्रोल पैरामीटर सेटिंग्स
रिमोट कंट्रोल बैकएंड पैरामीटर दर्ज करने की विधि:

मोड स्विच को मैन्युअल मोड में बदलें, छोटी मोटर की गति को समायोजित करें 25 दोनों तरफ, या 0, 10, 20, 40, 50 हर तरफ, और बड़ी मोटर के आगे के स्विच को लगातार चालू रखें 3 बार और नीचे 3 टाइम्स;
उपयोग “छोटी मोटर गति नियंत्रण” पन्ने पलटने के लिए घुंडी, सक्षम बटन दबाएँ, और फिर मापदंडों को संशोधित करने के लिए छोटी मोटर गति नियंत्रण घुंडी को घुमाएं. संशोधन के बाद, पृष्ठ को अंत तक पलटें,चुनना “बचाना” गमन करना, और मेनू से बाहर निकलने के लिए सक्षम बटन दबाएं;
पैरामीटर इस प्रकार हैं:
अधिकतम धारा: बड़े मोटर करंट की फीडबैक रेंज, सीमा 15-200ए निर्धारित करें, गलती करना 100;
गति नियंत्रण पैरामीटर: स्वचालित मोड, छोटी मोटर स्वचालित रूप से तेज या धीमी गति से चलती है,जितना छोटा उतना तेज़, सीमा निर्धारित करें 200-1500, गलती करना 800;
मंदी पैरामीटर: ऊपरी सीमा निर्धारित करें जो मोटर की गति को बदलने की अनुमति देती है. जब धारा इस मान से अधिक बदलती है, मंदी घटित होगी. जितना छोटा, बाएँ और दाएँ मोटरों की गति उतनी ही तेज़ होगी, की रेंज के साथ 05-12 और का एक डिफ़ॉल्ट 06;
त्वरण a1: मोटर की गति जितनी अधिक होगी, यह उतनी ही तेजी से बढ़ता है, की रेंज के साथ 00-06 और का एक डिफ़ॉल्ट 01;
मंदी a2: मोटर की गति जितनी अधिक होगी, उतनी ही तेजी से घटता है, की रेंज के साथ 00-06 और का एक डिफ़ॉल्ट 02;
गति विनियमन सक्षम करें: क्या छोटी मोटर गति विनियमन को सक्षम करने की आवश्यकता है?? 00 सक्षम नहीं करता, 01 सक्षम बनाता है, डिफ़ॉल्ट है 01;
स्व-लॉकिंग प्रारंभ करें: क्या आगे और पीछे के स्विच जारी होने के बाद बड़ी मोटर स्वचालित रूप से सेल्फ-लॉकिंग बनाए रखती है? 00 नहीं रखता, 01 रखती है, गलती करना 01
अधिकतम चलना: बाएँ और दाएँ मोटर की अधिकतम गति, श्रेणी 10-100, गलती करना 50;
करंट काटना: अधिकतम कटिंग करंट, स्क्रीन पर IC मान के रूप में प्रदर्शित होता है, श्रेणी 15-160, गलती करना 30,
आईसी के अनुरूप: 30 स्क्रीन पर प्रदर्शित किया गया. इस पैरामीटर की ऊपरी सीमा है 80% अधिकतम धारा का;
डिफ़ॉल्ट गति सीमा: चालू होने पर डिफ़ॉल्ट छोटी मोटर स्वचालित काटने की गति की सीमा के भीतर होती है 0-100, के डिफ़ॉल्ट के साथ 10. स्क्रीन F1.0 प्रदर्शित करती है, और यह पैरामीटर केवल तभी सटीक होता है जब अधिकतम चलने की सीमा निर्धारित की जाती है 50.
स्वचालित मोड: करने के लिए सेट 00, स्वचालित/मैन्युअल स्विच एक मोड स्विच है. करने के लिए सेट 01, स्वचालित/मैन्युअल स्विच स्वचालित स्थिति पर सेट है, डिस्प्ले स्क्रीन प्रकाश दिखाती है, और रिसीवर पर स्वचालित टर्मिनल आउटपुट बंद है. जब मैन्युअल पर सेट किया जाए, स्वचालित आउटपुट टर्मिनल डिस्कनेक्ट हो गया है;
गति सीमा विचलन: छोटी मोटर की स्वचालित काटने की गति की ऊपरी सीमा होती है 00 को 200, के डिफ़ॉल्ट के साथ 60 और का एक संगत प्रदर्शन 6.0 स्क्रीन पर; प्रदर्शन मान की ऊपरी सीमा=गति सीमा ऑफ़सेट x 0.1;
अधिकतम मेज़बान: बड़ी मोटर की अधिकतम गति, श्रेणी 10-100, गलती करना 50;
एमबीस उपकरण (अनिवार्य): बड़े मोटर आवृत्ति कनवर्टर मॉडल का चयन, श्रेणी 00-03, गलती करना 03;
00- शंघाई ज़ीलिन 01-फ़ूजी
02-आईएनवीटी 03-इनोवेंस（झोंगचेन, रोबिकॉन）
एसबीयूएस उपकरण (अनिवार्य): छोटी मोटर आवृत्ति कनवर्टर मॉडल चयन, श्रेणी 00-05, गलती करना 03;

00- शंघाई ज़ीलिन 01-फ़ूजी
02-आईएनवीटी 03-इनोवेंस（झोंगचेन, रोबिकॉन）

04-अंचुआंदा 05-कोई नहीं

7.2 आवृत्ति कनवर्टर की पैरामीटर सेटिंग
1. कमांड स्रोत चयन: संचार कमांड चैनल
2. मुख्य आवृत्ति स्रोत चयन: संचार दिया गया
3. बॉड दर: 19200
4. डेटा प्रारूप: कोई सत्यापन नहीं, डेटा प्रारूप<8-एन-1>
5. स्थानीय पता: बाएँ आवृत्ति कनवर्टर को पर सेट करें 1, सही आवृत्ति कनवर्टर करने के लिए 2, और
बड़े मोटर आवृत्ति कनवर्टर के लिए 3
7.3 रिमोट कंट्रोल ऑपरेशन निर्देश
1. मशीन चालू करें, रिमोट कंट्रोल चालू करें, रिमोट कंट्रोल बैकएंड दर्ज करें, सेट करें
रिमोट कंट्रोल बैकएंड पैरामीटर, मुख्य रूप से छोटी मोटर और बड़ी मोटर आवृत्ति सेट करना
कनवर्टर मॉडल: (यदि मशीन निर्माता ने इसे पहले ही सेट कर दिया है तो इस चरण को छोड़ दें);
2. आवृत्ति कनवर्टर के पैरामीटर सेट करें (यदि मशीन निर्माता है तो इस चरण को छोड़ दें
इसे पहले ही सेट कर चुका है);
3. रिमोट कंट्रोल को मैनुअल मोड पर सेट करें, और फिर मशीन को स्थानांतरित करने के लिए रिमोट कंट्रोल का उपयोग करें
काम करने की स्थिति;
4. मैनुअल मोड में, बड़ी मोटर की कटिंग धारा को आईसी और बड़ी मोटर की गति पर सेट करें
5. स्वचालित मोड पर स्विच करें और छोटी मोटर के लिए काटने की गति सीमा F मान सेट करें;
6. स्वचालित मोड में, बड़ी मोटर चालू करने के लिए बड़े मोटर स्विच को आगे की ओर घुमाएँ, मोड़
आगे या पीछे करने के लिए छोटा मोटर स्विच, और रिमोट कंट्रोल स्वचालित कटिंग में प्रवेश करता है
काटना शुरू करने का तरीका.

8.उत्पाद समस्या निवारण

9.रखरखाव
1. कृपया इसकी सेवा अवधि बढ़ाने के लिए इसे कमरे के तापमान और दबाव पर शुष्क वातावरण में उपयोग करें.
2. सेवा जीवन को बढ़ाने के लिए कृपया बारिश और पानी के बुलबुले जैसे असामान्य वातावरण में उपयोग करने से बचें.
3. कृपया बैटरी डिब्बे और धातु छर्रे क्षेत्र को साफ रखें.
4. कृपया निचोड़ने और गिरने के कारण रिमोट कंट्रोल को नुकसान पहुँचाने से बचें.
5. यदि लंबे समय तक उपयोग न किया जाए, कृपया बैटरी हटा दें और रिमोट कंट्रोल और बैटरी को साफ़ स्थान पर रखें
और सुरक्षित स्थान.
6.भंडारण एवं परिवहन के दौरान, नमी और आघात प्रतिरोध पर ध्यान दिया जाना चाहिए.

10. सुरक्षा संबंधी जानकारी
1. कृपया उपयोग से पहले निर्देशों को ध्यान से पढ़ें और गैर पेशेवरों को संचालन से रोकें.
2. कृपया बैटरी बहुत कम होने पर बैटरी को समय पर बदलें ताकि होने वाली त्रुटियों से बचा जा सके
अपर्याप्त शक्ति, जिसके परिणामस्वरूप रिमोट कंट्रोल काम करने में असमर्थ हो सकता है.
3. यदि मरम्मत की आवश्यकता है, कृपया निर्माता से संपर्क करें. यदि क्षति स्वयं मरम्मत के कारण हुई है, निर्माता
वारंटी प्रदान नहीं करेगा.
